Проведение светотехнического моделирования

На сегодняшний день светотехническое проектирование (моделирование освещения), уже не мыслимо без применения компьютера. Компьютерные программы проникли во все стадии проектирования, начиная от технического задания, которое редко представляется на бумажных носителях, заканчивая составлением выходной технической документации по проекту.

Сотрудники компании ООО «НАЭ-НН» на высоком техническом уровне способны провести моделирование светораспределения следующих объектов:

Классификация объектов моделирования :

По характеру зрительной работы все классы помещений делятся на следующие группы:

· первая группа – помещения, в которых выполняется точная зрительная работа при фиксированной линии зрения работающих на рабочую поверхность (рабочие кабинеты, конструкторские бюро, классные комнаты, аудитории, библиотеки и т.д.);

· вторая группа – помещения, в которых различение объектов проводится при нефиксированной линии зрения, а также имеет место обзор окружающего пространства (торговые залы магазинов, залы столовых, выставочные залы, галереи, щитовые и т.п.);

· третья группа – помещения, в которых происходит общая ориентация в пространстве интерьера и в зонах передвижения (коридоры, туалетные комнаты, лестничные пролёты, душевые, часть подвальных помещений и т.п.).

Пример проведения светотехнического моделирования

Светодиодное освещение

При проведении светотехнических расчётов использовался светодиодный светильник (32 светодиода) LL-ДВО-01-045-ХХХХ-20Д: мощность 45 Вт, световой поток (в начале срока службы 2800 лм, в конце срока службы 1960 лм).

Общая потребляемая мощность – 270 Вт.

Расчётная удельная мощность:

– в начале срока службы светодиодов: 3.82 Вт/(м² ·100лк);

– в конце срока службы светодиодов: 5.56 Вт/(м² ·100лк).

Коридор, светодиодное освещение, LL-ДВО-01-045-ХХХХ-20Д.

а)

б)

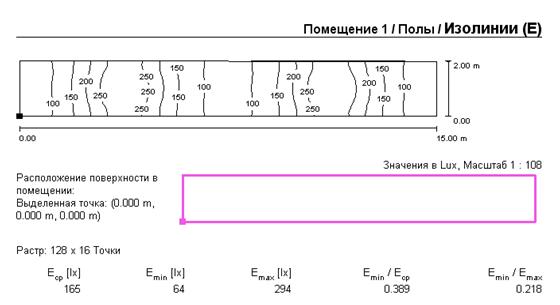

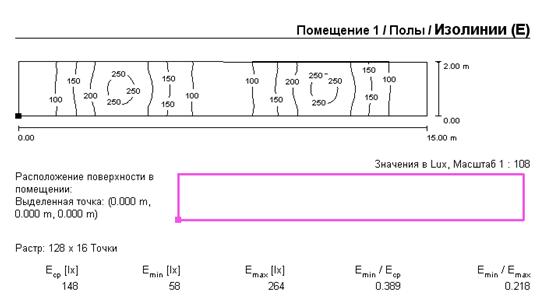

Коридор – Результаты расчёта для пола: а – в начале срока службы, б – в конце срока службы (уровень деградации светового потока 70%).

Люминесцентное освещение Т8

При моделировании использовался люминесцентный светильник ЛВО 10 OPAL (4х18): мощность 88 Вт, световой поток в конце срока службы 2851 лм.

Общая потребляемая мощность – 352 Вт.

Расчётная удельная мощность:

– в начале срока службы ламп: 7.11 Вт/(м² ·100лк);

– в конце срока службы ламп: 7.92 Вт/(м² ·100лк).

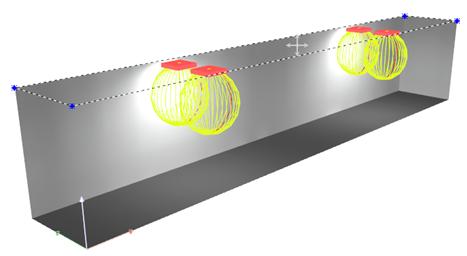

3D вид коридора, люминесцентное освещение T8

а)

б)

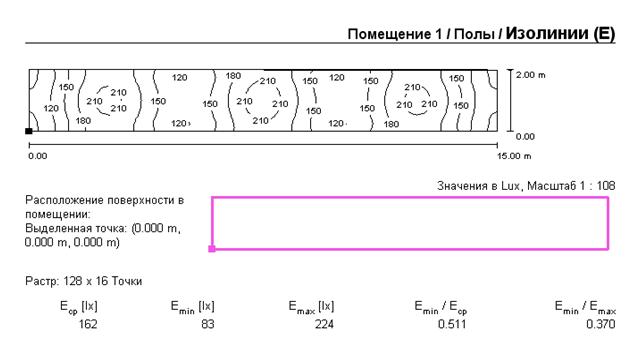

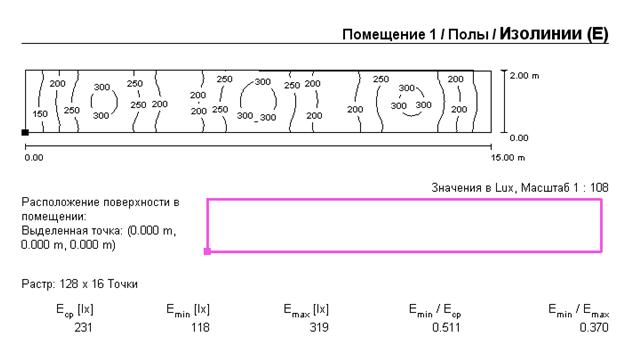

Коридор – Результаты расчёта для пола: а – в начале срока службы, б – в конце срока службы (уровень деградации светового потока 10%).

На основании результатов светотехнического моделирования можно сделать следующие выводы:

– в помещениях с достаточно большой продолжительностью работы светильников следует установить светодиодные светильники с потоком, обеспечивающим требуемую освещённость;

– помещения, в которых пребывание людей в течение дня непостоянно и кратковременно можно оборудовать датчикам присутствия, включающими освещение при нахождении человека в этом помещении;

– лестничные пролеты можно переоборудовать светильниками на базе светодиодов белого цвета с датчиками присутствия/движения или их комбинации;

– также следует внести изменения в типовой проект освещения учитывающие естественное освещение, а именно возможность отключения ряда линий при достаточной естественной освещенности, создаваемой на рабочем месте в учебных классах и офисных помещениях в дневное время. Возможна автоматизированная система, с наружным датчиком освещенности отключающая линии освещения вдоль оконных проемов при определенном уровне внешней естественной освещенности.
